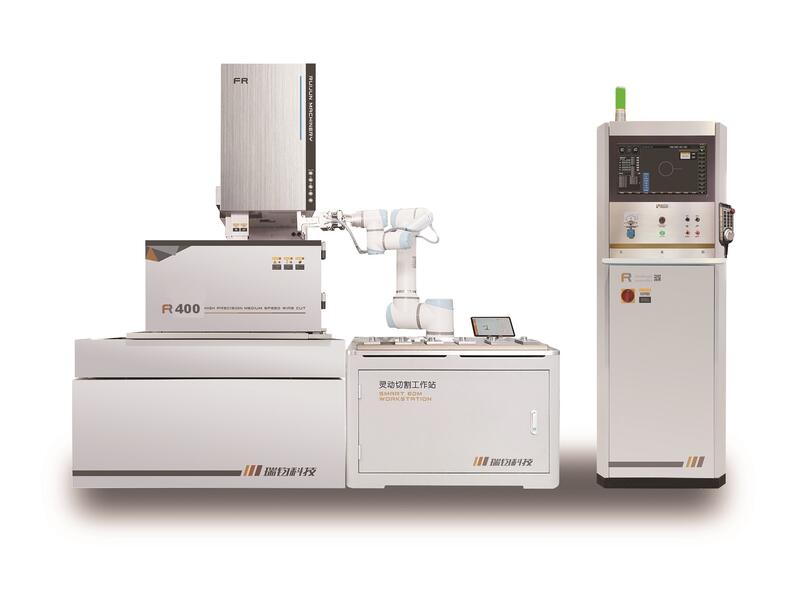

Электроэрозионный проволочно-вырезной станок модели FR-400XS AWT
| Система автоматической заправки проволоки: | AWT до высоты 200мм |
Электроэрозионный проволочно-вырезной станок с ЧПУ cо струйной промывкой и многократно используемой молибденовой проволокой с системой автоматической заправки проволоки до высоты 200мм. Полезное пространство рабочей зоны – 550*690*200 мм. Максимальный вес заготовки – 400 кг. Перемещения по осям X/Y/Z – 400x300х200 мм. Диаметры используемой проволоки – 0,18 мм, предусмотрено в ЧПУ 6-осевое управление. На всех осях используются серводвигатели В комплект поставки включено: комплект прижимной оснастки, ножницы, опоры станка, приспособления для монтажа и выставки вертикальности проволоки, концентрат СОЖ для первоначальной заправки станка, нижняя и верхняя направляющая (фильера) проволоки с рубиновой вставкой, набор инструмента для обслуживания, два фильтрующих элемента, катушка проволоки для выполнения пусконаладочных работ, полный комплект документации на русском языке.
| Технические данные | Значение |
|---|---|
| Система автоматической заправки проволоки | AWT до высоты 200мм |
| Серия | серия 3 |
| Максимальный размер заготовки | высота 200 (мм), длина 550 (мм), ширина 600 (мм) |
| Максимальная масса заготовки | 400 (кг) |
| Размер рабочено стола | Длина 550 (мм), Ширина 690 (мм) |
| Перемещение по оси X | 400 (мм) |
| Перемещение по оси Y | 300 (мм) |
| Наибольшее перемещение по оси U | 30 (мм) |
| Наибольшее перемещение по оси V | 30 (мм) |
| Наибольшее перемещение по оси Z | 290 (мм) |
| Максимальный конус обработки | ±5/80 |
| Наилучшая шероховатость | 0,8 |
| Диаметр проволоки | 0.18 (мм) |
| Объем бака для диэлектрика | 180 (л) |
| Среда обработки | СОЖ |
| Габаритные размеры станка | Высота 2085 (мм), Длина 1200 (мм), Ширина 1565 (мм) |
| Масса | 1900 (кг) |
| Производитель | RUIJUN |
